CNC-Fräsen und Drehen

Präzision beginnt mit einer klaren Anfrage.

Prototypen und Kleinserien strukturiert einordnen – mit nachvollziehbaren Anforderungen, echten Rückfragen und einem sauberen technischen Einstieg.

Technische RückfragenMo–Do 08–16 Uhr · Fr 08–13 UhrBesuch nur nach Vereinbarung
Verfahren
Fräsen · Drehen
Fokus
Prototyp · Kleinserie
Basis
Zeichnung · Anforderung

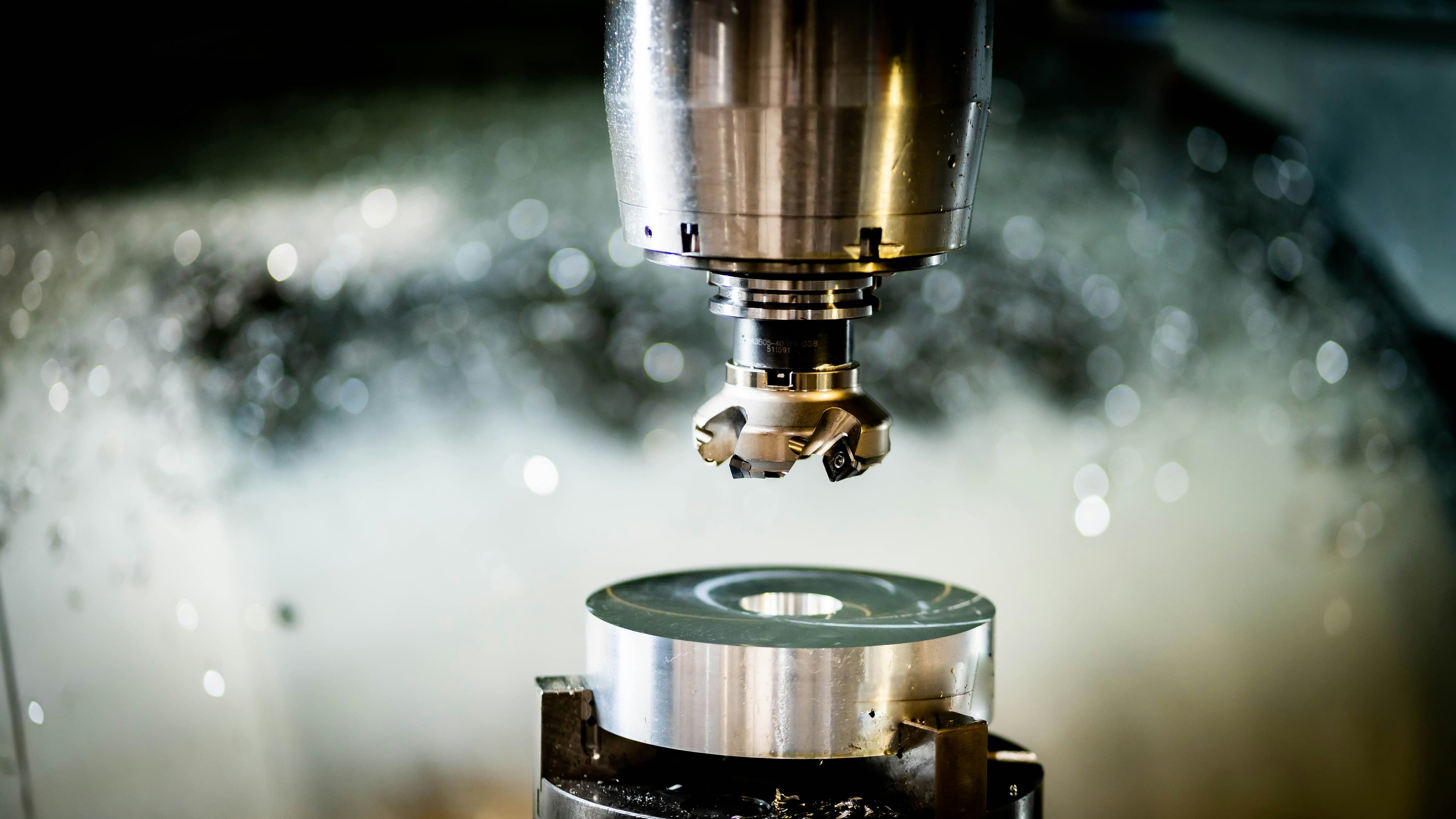

CNC-Fräskopf über einem eingespannten Metallwerkstück
CNC-FräsenIllustrative Fertigungsaufnahme
Bauteil verstehen
Verfahren einordnen
Merkmale festlegen
Anfrage prüfen

Leistungsprofil

Leistungen, sauber gruppiert.

Keine Filterlogik, keine künstliche Auswahl. Die drei Bereiche zeigen direkt, wofür der Anfrageweg gedacht ist.

01

CNC-Fräsen

Für prismatische Bauteile mit definierten Flächen, Taschen, Konturen und Bohrbildern.

  • Gehäuse und Halter
  • Adapter- und Vorrichtungsplatten
  • Prototypen und Kleinserien
Mehr erfahren
02

CNC-Drehen

Für rotationssymmetrische Werkstücke mit abgestuften Durchmessern und Funktionsflächen.

  • Wellen und Buchsen
  • Naben und Flansche
  • Ergänzende Bohrbilder
Mehr erfahren
03

Technische Klärung

Wenn Werkstoff, Verfahren oder Prüfanforderung noch nicht abschließend feststehen.

  • Werkstoff einordnen
  • Prüfmerkmale abstimmen
  • Zeichnungsstand klären
Mehr erfahren

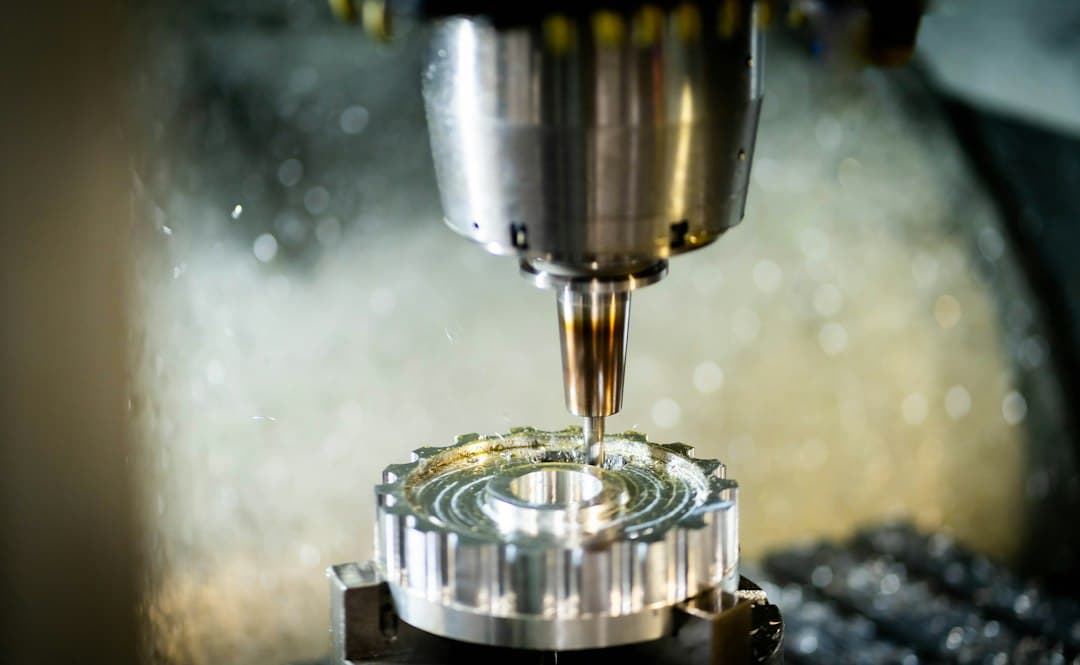

Detail einer CNC-Bearbeitung mit Fräswerkzeug und MetallspänenIllustrative Aufnahme · nicht aus einem FORMTAL-Betrieb

Vorgehen

Bearbeitung bleibt nachvollziehbar.

Ein verständlicher Ablauf verbindet Ausgangslage, Bearbeitung und Kontrolle – mit klar benannten Übergaben.

  1. 01
    Rohteil und Zeichnung prüfen

    Material, Maße, Bezüge und offene Punkte werden vorab zusammengeführt.

  2. 02
    Bearbeitungsschritte festlegen

    Aufspannungen und Verfahren folgen der Geometrie und den relevanten Funktionsflächen.

  3. 03
    Funktionsmerkmale kontrollieren

    Prüfung und Dokumentation richten sich nach dem tatsächlichen Einsatzzweck.

Beispielbauteile

Technische Fakten statt Showgrafik.

Kontrollierte Musterzeichnungen machen Geometrie und Prüfmerkmale nachvollziehbar. Sie sind schematische Demo-Dateien, keine Fertigungsfreigabe.

Technische Musterzeichnung für Sensorgehäuse

CNC-Fräsen

Sensorgehäuse

Kompaktes Gehäuse mit tiefer Tasche und vier Durchgangsbohrungen.
  • Rohling 100 × 70 × 24 mm
  • Tasche 70 × 40 × 16 mm
  • Restboden 8 mm
Faktenblatt ansehen
Technische Musterzeichnung für Adapterflansch

CNC-Drehen + Bohrbild

Adapterflansch

Runder Flansch mit Nabe, zentraler Bohrung und Lochkreis.
  • Flansch Ø 70 × 8 mm
  • Nabe Ø 38 × 22 mm
  • Gesamtlänge 30 mm
Faktenblatt ansehen

Qualität

Prüfen, was für die Funktion zählt.

Funktionsflächen und Maße werden vorab benannt. Offene Punkte bleiben sichtbar und werden gemeinsam geklärt.

Qualität verstehen
01

Anforderung

Zeichnungsstand und Einsatz klären.

02

Merkmale

Funktionsmaße und Bezüge festlegen.

03

Dokumentation

Prüfumfang passend abstimmen.

Nächster Schritt

Was braucht Ihr Bauteil?

Verfahren und Material dürfen offen bleiben. Der Anfrageweg führt strukturiert durch die bekannten Angaben.

Bauteil anfragen
