Außendurchmesser
Bezug und Messmethode gemeinsam mit der Zeichnung festlegen.
CNC-Drehen + Bohrbild · Beispiel
Adapterflansch
Runder Flansch mit Nabe, zentraler Bohrung und Lochkreis.
Konsistentes Faktenblatt
Alle Maße gelten für Darstellung, Text und Musterzeichnung. Die Datei ist eine schematische Demo und nicht fertigungsgerecht freigegeben.
- Flansch Ø 70 × 8 mm
- Nabe Ø 38 × 22 mm
- Gesamtlänge 30 mm
- Bohrung Ø 20 mm
- 4 × Ø 6 mm auf LK Ø 50 mm
Prüfmerkmale im Beispiel
Der tatsächliche Prüfumfang müsste vor einer Fertigung abgestimmt werden.
Gesamtlänge
Bezug und Messmethode gemeinsam mit der Zeichnung festlegen.
Zentralbohrung
Bezug und Messmethode gemeinsam mit der Zeichnung festlegen.
Lochkreis
Bezug und Messmethode gemeinsam mit der Zeichnung festlegen.

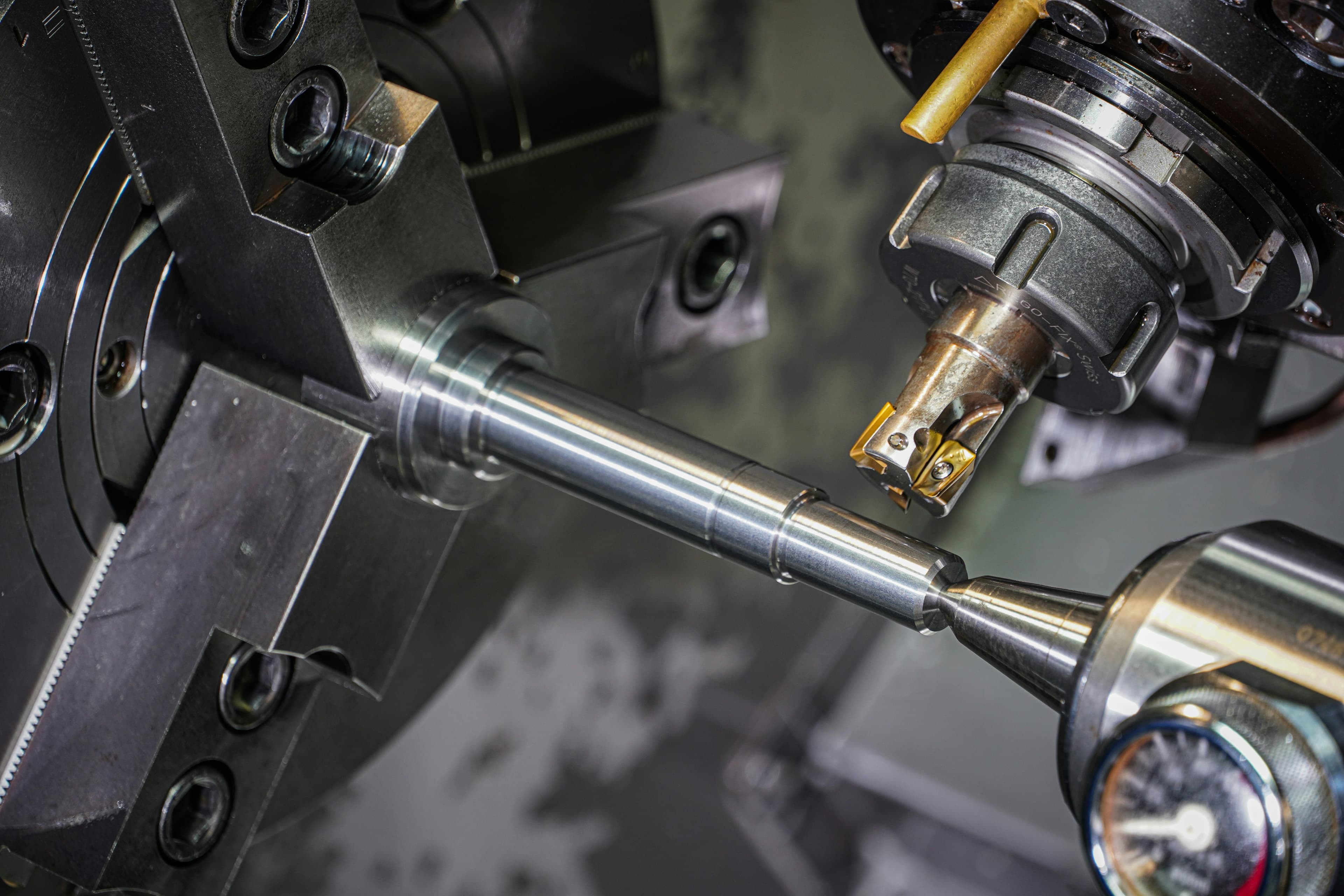

Illustrative Fertigungsaufnahme
Das Foto zeigt nicht das dargestellte Beispielbauteil und stammt nicht aus einem FORMTAL-Betrieb.
